Guten Tag,

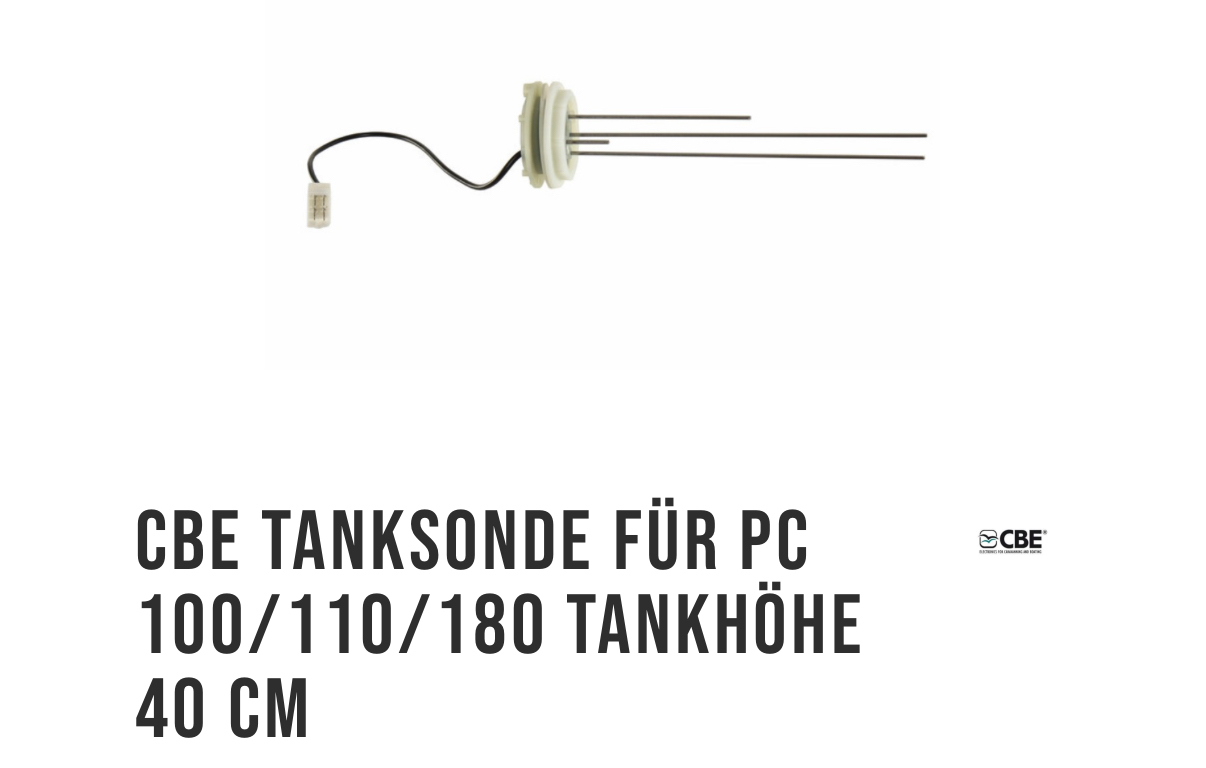

Ich habe die Tanksonde von CBE für das CBE 110 Modul verbaut.
Diese geht dann mit 4 Adern auf das CBE Modul und wird dort ausgewertet. Ich finde leider keine Infos dazu im Netz.
Aktuell hab ich es schonmal Versuch als Kapazitiven Sensor einzubinden. Jedoch funktioniert das leider nicht so richtig.
Bevor ich jetzt da groß rumtüftel wollte ich einmal fragen ob jemand von euch diesen oder einen ähnlichen Tank Sensor schon eingebunden hat.
Lg Timo
Moin Timo

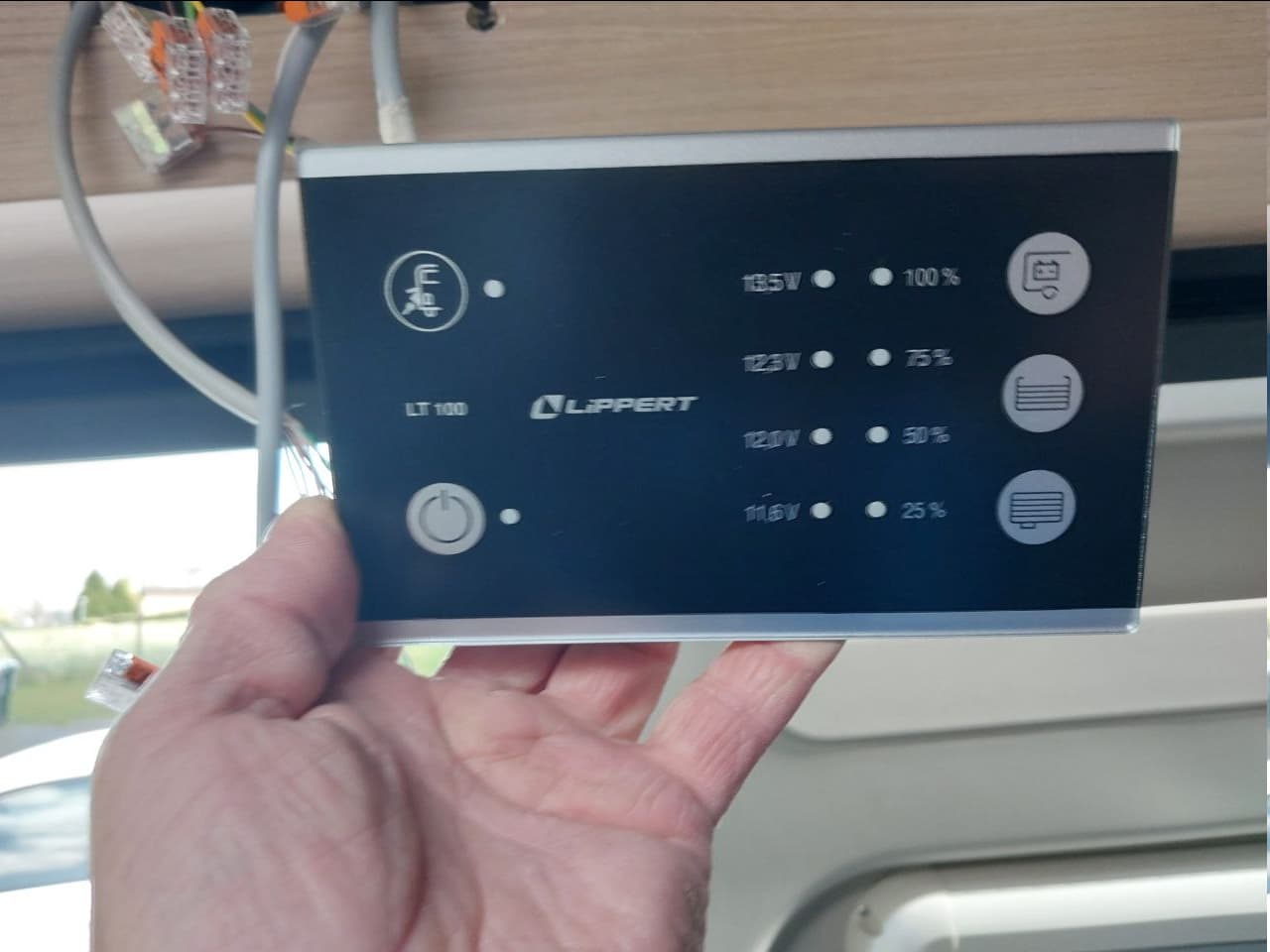

Ich habe einen ähnlichen Sensor, an einem Lippert Steuergerät, zu auslesen der beiden Tanks und Baterie Spannung.
Ich gehe aber davon aus das die Sensoren alle gleich arbeiten.
Wenn der Sensoren am Steuergerät angeschlossen ist (einer der 5 Drähte ist plus 12V, einer 25, einer 50, einer 75, und der letzte 100%), liefert jeder Draht 6V zurück, wenn die Sensor Stäbe kurzgeschossen werden, liefer der zugehörige Draht 12V zurück.

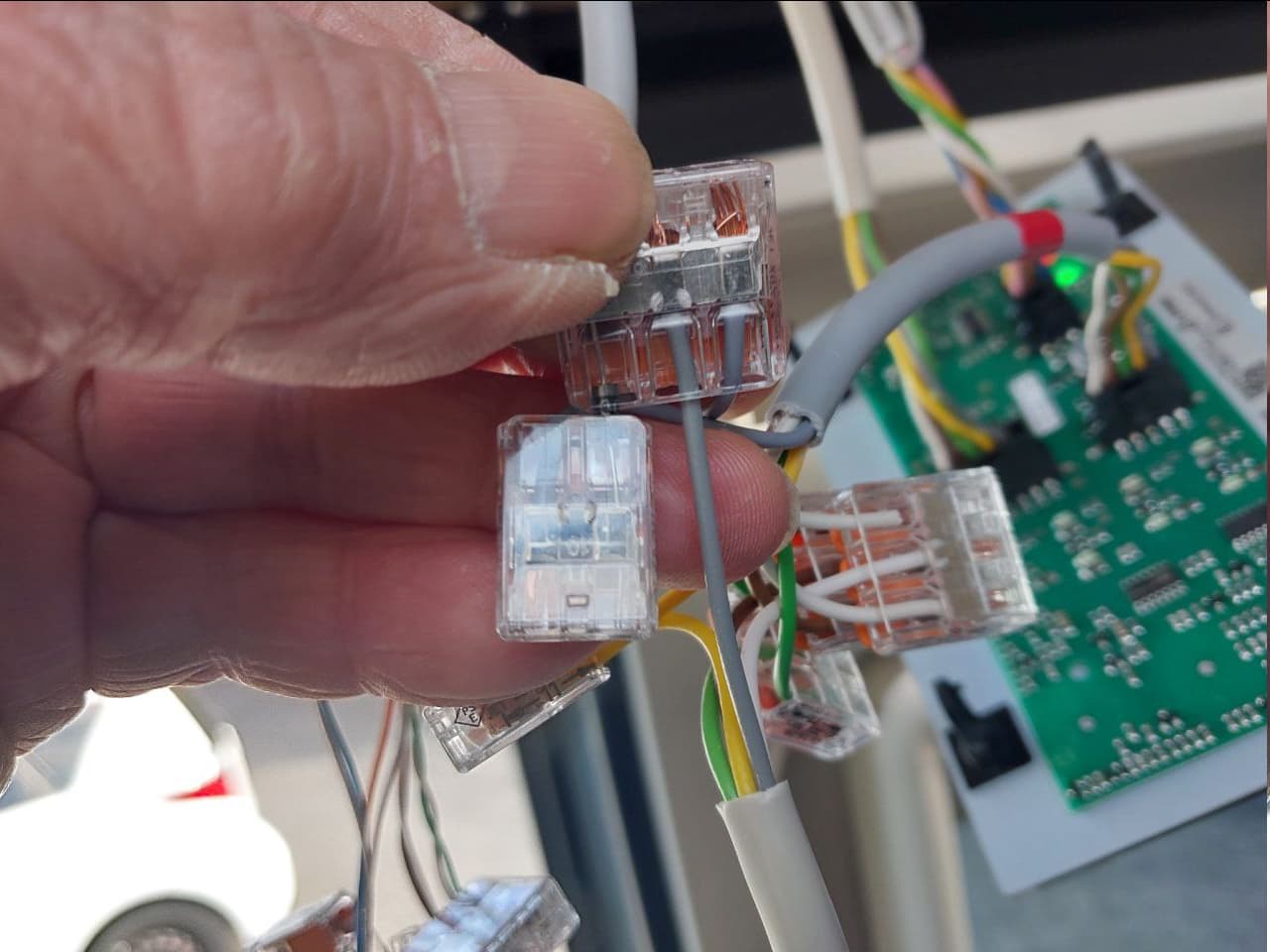

Ich versuche da gerade was zu basteln, dazu benötige ich einen der Relays Kontakte, einen 4Stufigen Spannungsteiler, und den Tanksensor Eingang für Kapazitiven Sensor.
Wenn es funktioniert melde ich mich wieder.
Gruß Arno
Ich sehe gerade das dein Sensor nur 4 Pinne hat, das heißt der gibt auch nur 3 Werte raus, meiner hat 5 Pinne, also 4 Werte
Moin @TK7
Schon mal vorab, es hat funktioniert was ich mir da überlegt habe, ich habe den Spannungsteiler jetzt eingebaut. Er funktioniert Standalone oder parallel zum Display.

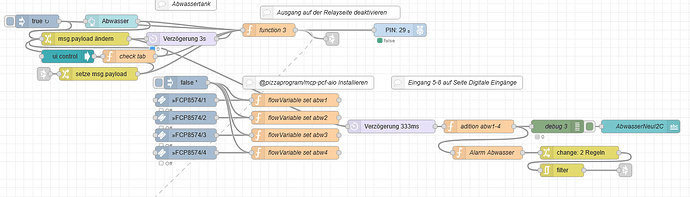

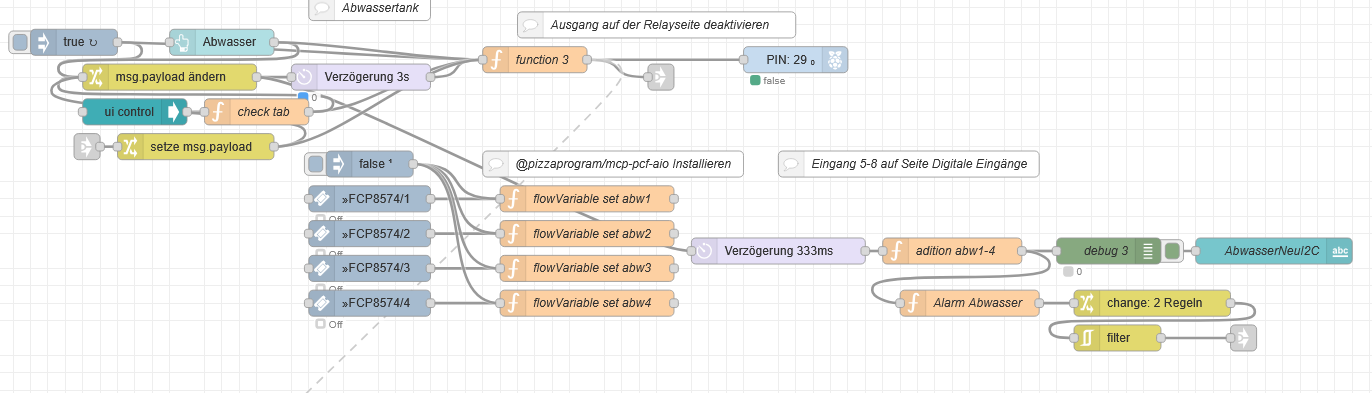

Ich werde es morgen ins System einbinden, dann mache ich ne Zeichnung, und stelle den Flow und ein paar Bilder ein.
Gruß Arno
Klasse so in etwa hab ich mir das schon gedacht. Wenn es geklappt hat würde ich mich über deinen Lösungsansatz freuen
Hallo Timo
ich habe mir einen Spannungsteiler gebaut für 4 Stufen.

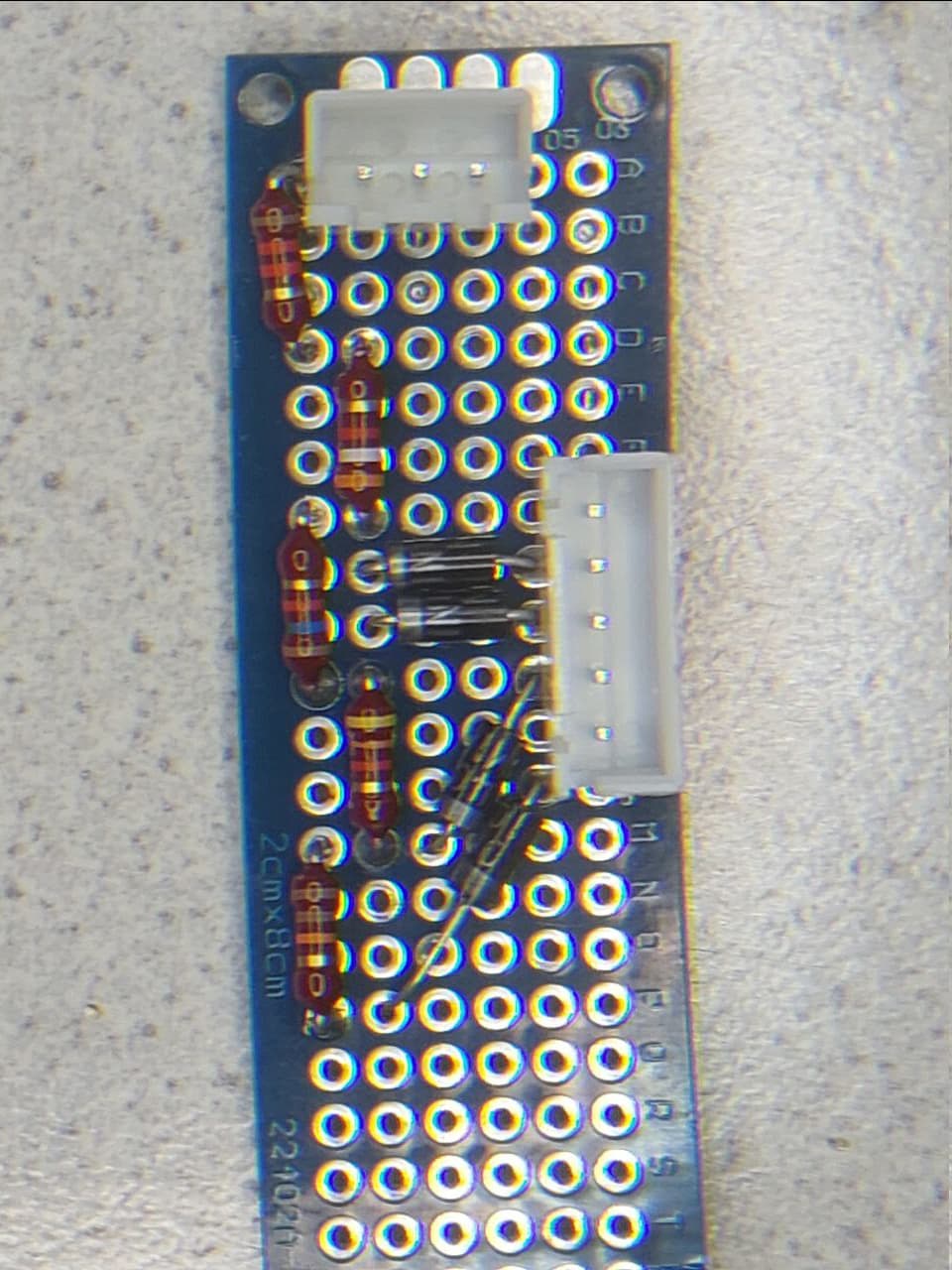

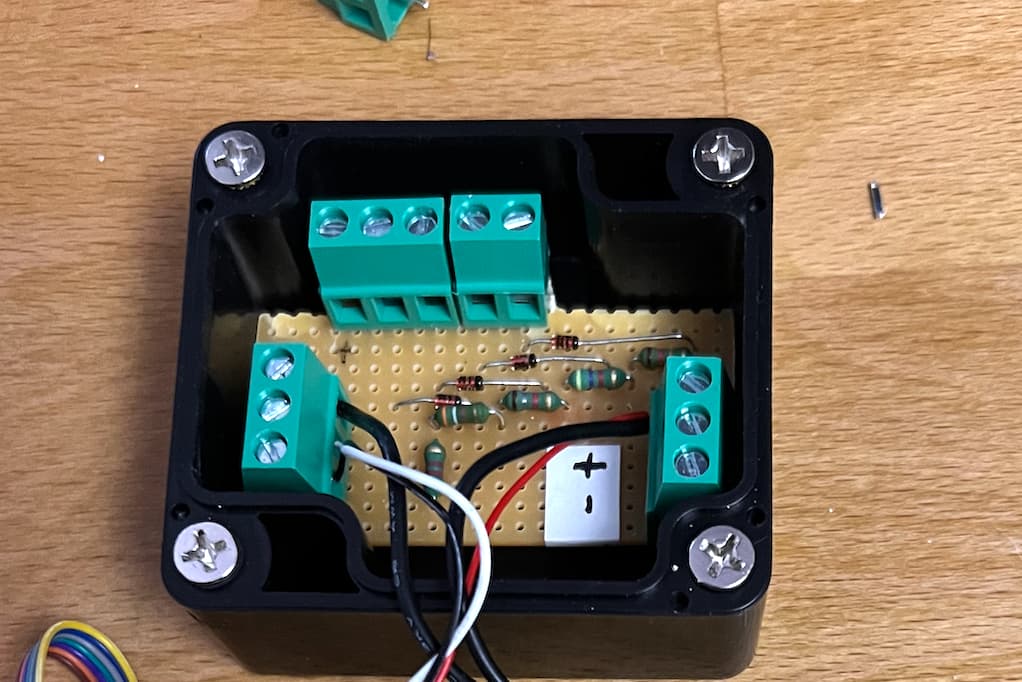

siehe Zeichnung und Foto.

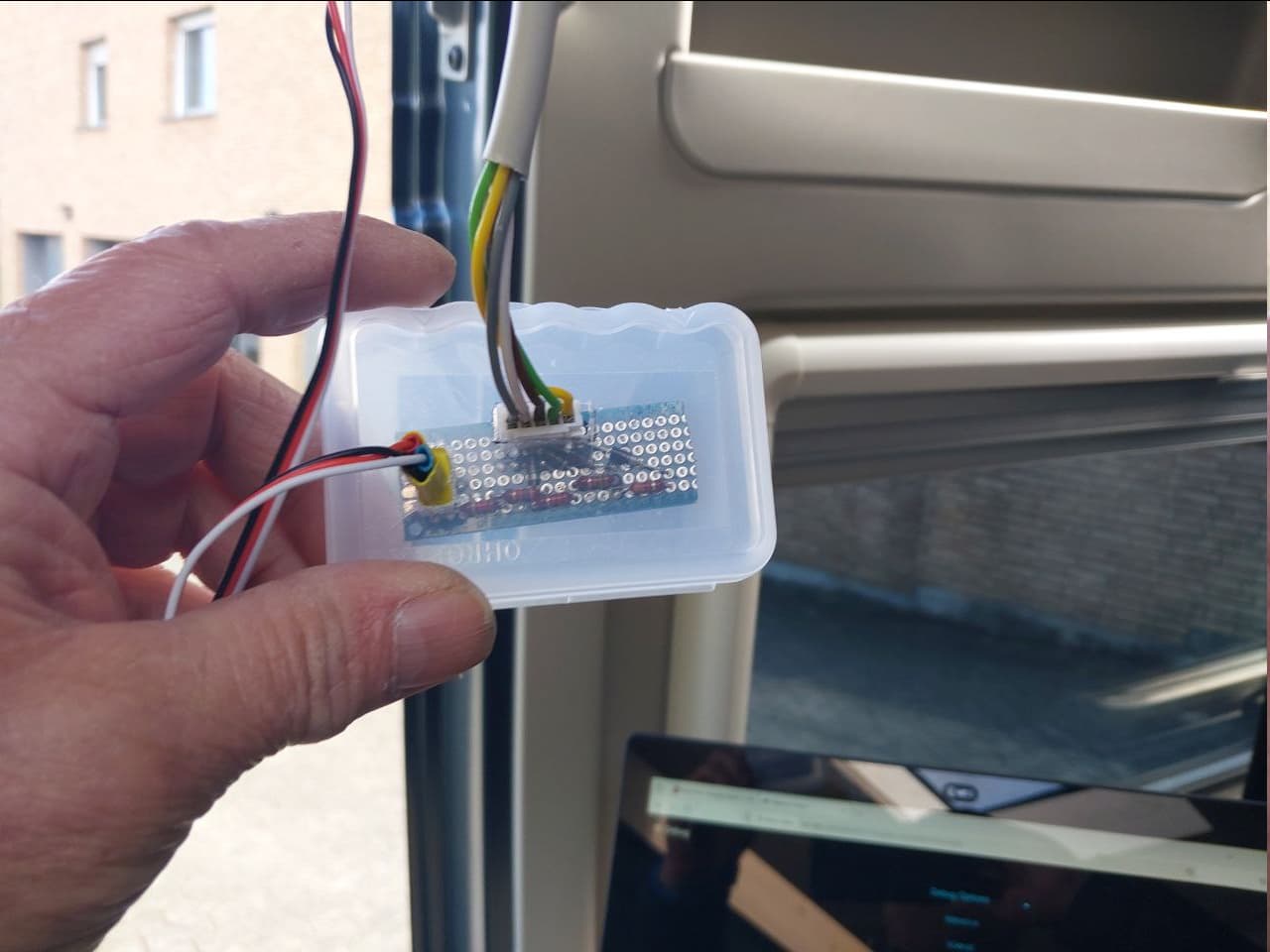

diesen habe ich sowohl als Stand allone als auch mit Display getestet, funktioniert beides.
Ich habe das auf 14,2V berechnet, da beim Kurtzschluss der Pinne die Spannung durchgereicht wird, und nicht mehr als 3,2V auf den ADS geschickt werden. Im Betrieb hat mein Sensor eine Spannung von 6V.

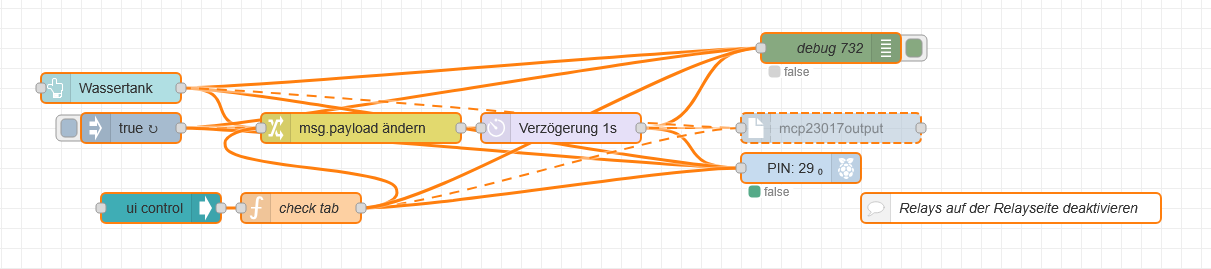

Um keine Dauerspannung auf den Sensor zu geben, habe ich ein Relay geschaltet. das alle 5 Minuten, Seitenwechsel auf Info, bzw. auf Tastendruck auf der Infoseite geschaltet wird.
Die Dioden habe ich genommen um keine Spannung ins vorhandene System zu schicken, man weiß ja nie wie es darauf reagiert.
[
{
"id": "086e9f4712c74fed",
"type": "ui_button",
"z": "b3f96651a445db09",
"name": "",
"group": "83efe75b9db71cfa",
"order": 9,
"width": 0,
"height": 0,
"passthru": false,
"label": "Wassertank",
"tooltip": "",
"color": "",
"bgcolor": "",
"className": "",
"icon": "",
"payload": "true",
"payloadType": "bool",
"topic": "topic",
"topicType": "msg",
"x": 170,
"y": 980,
"wires": [
[
"d4fae62ca30c24bb",
"8bf82c18c3f7fbbf",
"b69ad6c697d02d35",
"2d8505263d7d576b"
]
]
},
{
"id": "3c772998aa4f40ef",
"type": "delay",
"z": "b3f96651a445db09",
"name": "",
"pauseType": "delay",
"timeout": "1",
"timeoutUnits": "seconds",
"rate": "1",
"nbRateUnits": "1",
"rateUnits": "second",
"randomFirst": "1",
"randomLast": "5",
"randomUnits": "seconds",
"drop": false,
"allowrate": false,
"outputs": 1,
"x": 620,
"y": 1020,
"wires": [
[
"8bf82c18c3f7fbbf",
"2d8505263d7d576b",
"b69ad6c697d02d35"
]
]
},
{
"id": "d4fae62ca30c24bb",
"type": "change",
"z": "b3f96651a445db09",
"name": "",
"rules": [
{
"t": "change",
"p": "payload",
"pt": "msg",
"from": "true",
"fromt": "bool",
"to": "false",
"tot": "bool"
}
],
"action": "",
"property": "",
"from": "",
"to": "",
"reg": false,
"x": 420,
"y": 1020,
"wires": [
[
"3c772998aa4f40ef"
]
]
},
{
"id": "8bf82c18c3f7fbbf",
"type": "debug",
"z": "b3f96651a445db09",
"name": "debug 732",
"active": true,
"tosidebar": true,
"console": false,
"tostatus": true,
"complete": "true",
"targetType": "full",
"statusVal": "payload",
"statusType": "auto",
"x": 890,
"y": 940,
"wires": []
},
{
"id": "fc6e587d13c48dc1",
"type": "inject",
"z": "b3f96651a445db09",
"name": "",
"props": [
{
"p": "payload"
},
{
"p": "topic",
"vt": "str"
}
],
"repeat": "300",
"crontab": "",
"once": true,
"onceDelay": "5",
"topic": "",
"payload": "true",
"payloadType": "bool",
"x": 190,
"y": 1020,
"wires": [
[
"d4fae62ca30c24bb",
"8bf82c18c3f7fbbf",
"2d8505263d7d576b",
"b69ad6c697d02d35"
]
]
},
{
"id": "2d8505263d7d576b",
"type": "mcp23017output",
"z": "b3f96651a445db09",
"d": true,
"name": "",
"chip": "4e9949f3b6e19991",
"bitNum": "15",
"invert": true,
"x": 890,
"y": 1020,
"wires": [
[]
]
},
{
"id": "b69ad6c697d02d35",
"type": "rpi-gpio out",
"z": "b3f96651a445db09",
"name": "",
"pin": "5",
"set": true,
"level": "0",
"freq": "",
"out": "out",
"bcm": true,
"x": 860,
"y": 1060,
"wires": []
},
{
"id": "2f1ecf948f552bdf",
"type": "ui_ui_control",
"z": "b3f96651a445db09",
"name": "",
"events": "change",
"x": 220,
"y": 1100,
"wires": [
[
"8430d51654056f89"
]
]
},
{
"id": "8430d51654056f89",
"type": "function",
"z": "b3f96651a445db09",
"name": "check tab",
"func": "if (msg.payload == \"change\" && msg.name === \"Info\") {\n msg.payload = true;\n return msg;\n}",
"outputs": 1,
"timeout": "",
"noerr": 0,
"initialize": "",
"finalize": "",
"libs": [],
"x": 360,
"y": 1100,
"wires": [
[
"d4fae62ca30c24bb",
"2d8505263d7d576b",
"b69ad6c697d02d35",
"8bf82c18c3f7fbbf"
]
]
},
{
"id": "46b2efa262c45872",
"type": "comment",
"z": "b3f96651a445db09",
"name": "Relays auf der Relayseite deaktivieren",
"info": "",
"x": 1070,
"y": 1100,
"wires": []
},
{
"id": "83efe75b9db71cfa",
"type": "ui_group",
"name": "Water",
"tab": "deee53a800de461d",
"order": 3,
"disp": true,
"width": "6",
"collapse": true,
"className": ""
},
{
"id": "4e9949f3b6e19991",
"type": "mcp23017chip",
"addr": "0x20",
"interval": "100"
},
{
"id": "deee53a800de461d",
"type": "ui_tab",
"name": "Info",
"icon": "mi-info",
"order": 3,
"disabled": false,
"hidden": false
}
]
Ich hoffe ich konnte dir damit auch helfen, fürs Frischwasser habe ich ja einen Votronik Sensor nachgerüstet, aber an den Abwassertank wollte ich nicht ran.
Daher habe ich das versucht. Der ist zwar nicht so genau, aber man sieht auch wenn der Tank voll ist
Gruß
Arno
