Dimmy zieht VanPi beim Anschließen komplett runter – kein Licht, Verbindungsverlust

Hallo zusammen,

ich baue gerade meinen VAN PI Dimmy ein (schon länger eingelagert, jetzt endlich verbaut) und hänge an einem Problem, bei dem mir auch der Support nicht mehr weiterhelfen konnte – daher jetzt der Versuch hier im Forum.

Setup:

  • Dimmy direkt an der Batterie angeschlossen, links +, rechts GND, wie in der Anleitung beschrieben

  • 12V liegen an, mit Multimeter gemessen

  • ESP32-DevKit (AZ-Delivery) aufgesteckt, mit PekawayMOTA 12.5.0.4 (tasmota32-2_0_10) geflasht, Boot-Log sauber, WLAN inzwischen konfiguriert, Board im selben Netz wie der VanPi

  • Lötstellen sauber, geprüft

Problem 1 – kein Licht:
Solange der ESP32 nur über USB-Kabel (PC) versorgt wird, läuft er normal. Sobald ich ihn aus dem USB ziehe und auf das Dimmy-Board stecke, bleibt es dunkel. Keine LED reagiert.

Problem 2 – VanPi bricht komplett weg:
Verbinde ich zusätzlich das Kabel vom VanPi zum Dimmy, geht das Display sofort in “Connection Timeout” (Screenshot anbei), und auch die Status-LED am Raspberry (die sonst neben dem Stromeingang leuchtet) geht aus. Der VanPi ist danach auch über WLAN nicht mehr erreichbar.

Für mich sieht das nach einem Spannungseinbruch oder Kurzschluss aus, sobald der Dimmy unter Last geht, aber ich will nicht raten. Fotos von der Verkabelung und dem Board sind angehängt. Für Hinweise, was ich noch prüfen kann, wäre ich dankbar.

Viele Grüße
Robin

Wenn du den Dimmy mit esp32 betreibst, dann sollte der 12v Anschluss reichen, der Dimmy wird über ein Netzteil dann mit 5 v versorgt.
Die zusätzliche Verbindung zum pi wäre dann der I²C Anschluss, das ist 1 unnötig, und 2 könnte das einen Kurzschluss herbeiführen, und den I2cBus sowohl auf dem Vanpi und esp32 inklusive aller Bauteile zerschiessen.
Also Dimmy nur mit 12v versorgen, prüfen ob an der richtigen Stelle die 5 v ankommen, wenn ja, sollte der Dimmy auch im Netzwerk erscheinen.

Danke für den Hinweis. Nur an 12V angeschlossen fließt kein Strom für die 5V am ESP32. Wo könnte ich noch konkrete Messpunkte auf dem Board haben, um das einzugrenzen? Die 12V liegen an dem Eingangs-Stecker an.

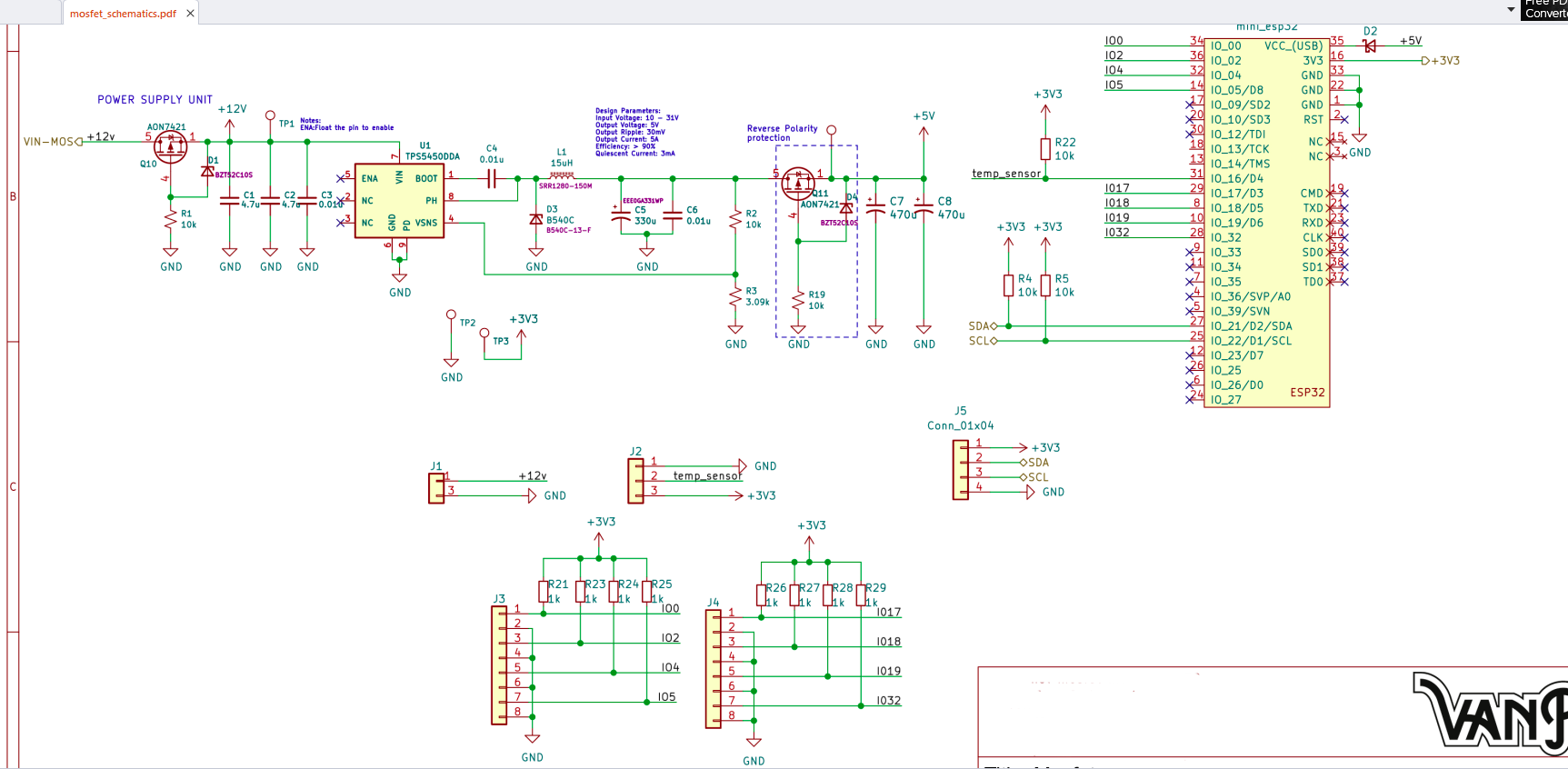

Da musst du mal auf der Platiene schauen, eventuell gibts da einen Messpunkt. Das ist ein Auszug aus dem Schaltplan.


den Findest du auf Github

Danke für die Hilfe hier im Thread, hat mich echt weitergebracht! Fehler gefunden: falsch gelötet, beide Reihen beim ESP müssen passen. Die Messpunkte waren goldwert, damit konnte ich das Problem sauber eingrenzen.
