Hallo,
wie soll denn der 15-50K von Votronic an den VanPi hat angeschlossen werden? Gibt es dazu ein Anschlussschema?
Danke!
Hey,
prinzipiell genau wie beim Relayboard. Nur das du 12V separat beziehen musst.
→ Jumper vom Hat ziehen.
→ weiß an 12V (Sicherung nicht vergessen)
→ grün an den Signaleingang 1 oder 2 am HAT
→ braun an GND HAT
Viele GrĂĽĂźe
Karl
Super, danke! Die Stelle mit der zusätzlichen 12V Versorung habe ich in der Zwischenzeit auch gefunden - Aber welchen Jumper gibt es beim Hat und wo finde ich diese Info, also in welcher Anleitung?
→ Bedienungsanleitung Seite 33.
Okay, wenn ich an die Zielgruppe “Bastler” denke, passt es ja. Danke.
1 Like
Mmh, anscheinend mache ich hier noch etwas falsch.
Angeschlossen ist Sensor nun und per Multimeter messe ich gerade 0,4V am Eingang. In der Config habe ich den Sensor #2 ausgewählt und dann auf Set Votronic gedrückt. Es werden mir aber aber dauerhaft 100% angezeigt, der Jumper ist entfernt. In der Debug-Ansicht wird mir für den A2D ein Wert von 26400 angezeigt.
Okay, war natürlich ein DAU Problem. Habe den Sensor an Eingang 1 angeschlossen, dachte aber es sei Eingang 2 - habe gedacht, die Eingänge seien zu geordnet, wie die Jumper.
Würde mich gerne an dem Faden dran hängen…
Irgenwie bin ich zu doof die 2,4 V um die Behälterhöhe einzustellen zu messen.
Habe das Relayboard und die Jumper getogen.
Verkabelung nach Betriebsanleitung.
Wo muss ich jetzt die Spannung messen?
Bei dem verkabelten + und - habe ich 12v.
Zwischen Signal und - unter 1 V
Hey,
da misst du schon an der richtigen Stelle.
Wenn der Tank voll ist, sollte der Sensor 2.4V haben.
Dies kann an der Schraube auf dem Sensor angepasst werden.
Viele GrĂĽĂźe
Karl
Ich bekomme es einfach nicht hin.
Habe die einzelne Kabel durchgemessen um sicher zu gehen.
Der Tankgeber ist auch neu
Die Verkabelung habe ich nach der Bedienungsanleitung gemacht.
Tankgeber ist in der vollen Giesskanne.
Spannung liegt am Board und auf den Wagoklemmen an.
An Signal und Minus aber keine Spannung.
Könnt Ihr einem Honk auf die Sprünge helfen?
Ich komme keinen Schritt weiter und habe auch keine Idee was ich noch machen soll bzw. was ich falsch mache
Gerade die drei Tankanzeigen waren uns wichtig.

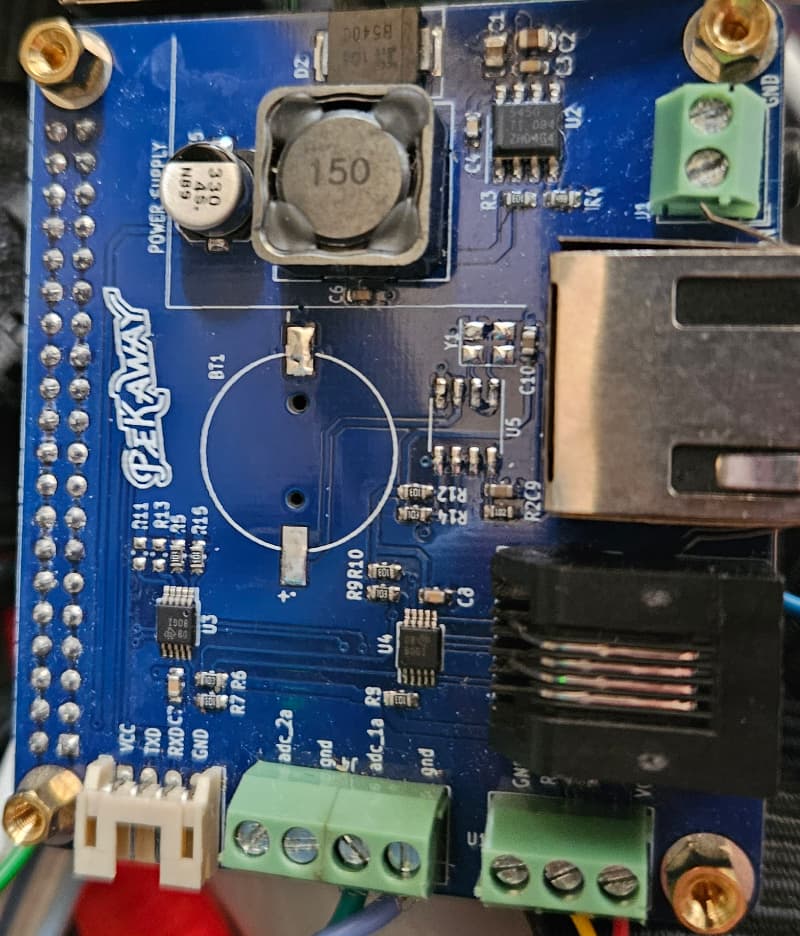

Anbei noch ein paar Fotos.

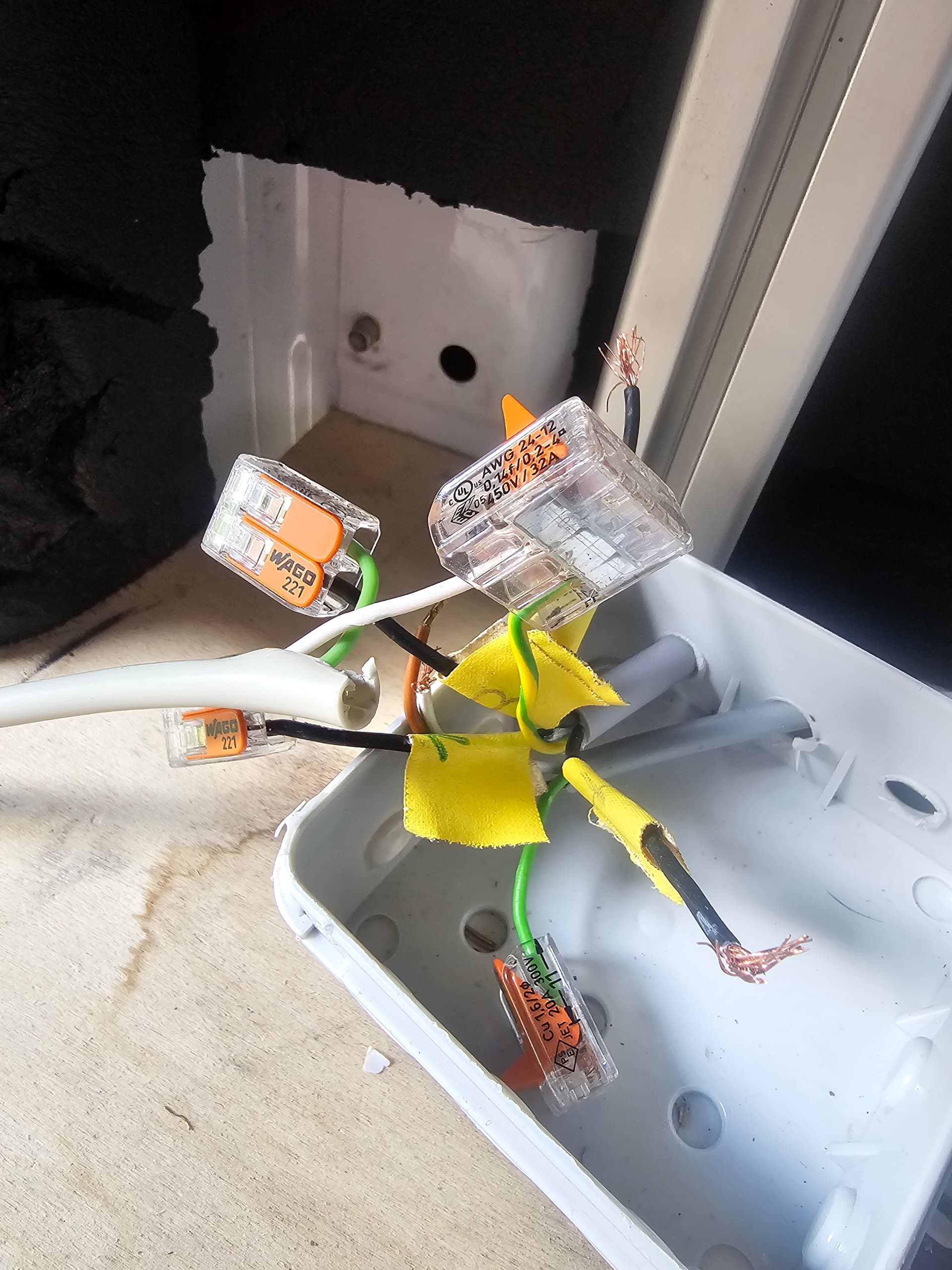

In der Verteilerdose ist noch ein weiterer Tankgeber der aber nicht angeschlossen ist

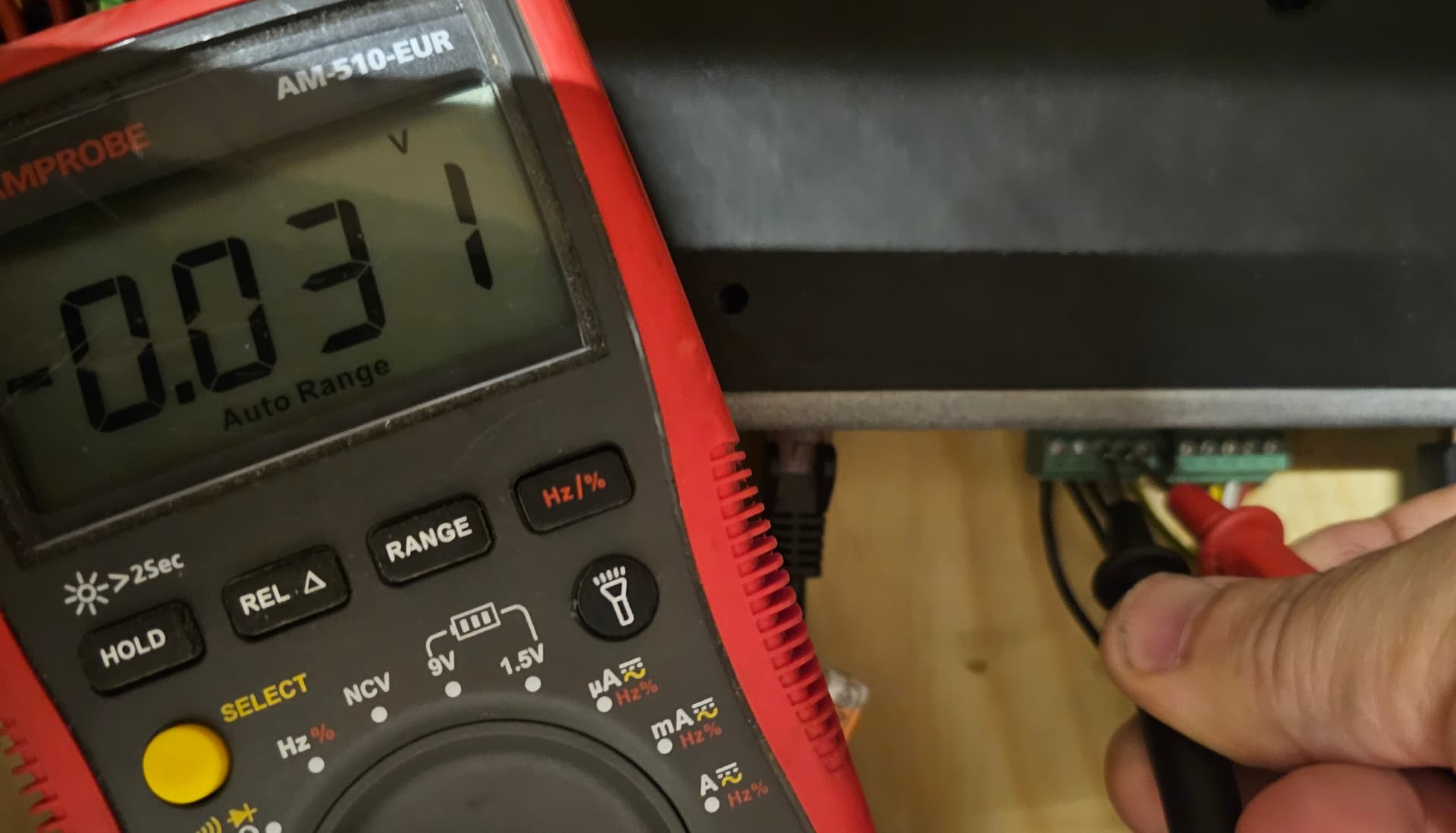

An den Wagoklemmen liegt auf Signal und Minus keine Spannung an. 12V aber an Plus und Minus.
Hi,
keiner eine Idee oder Tipp?
VG
Hey,

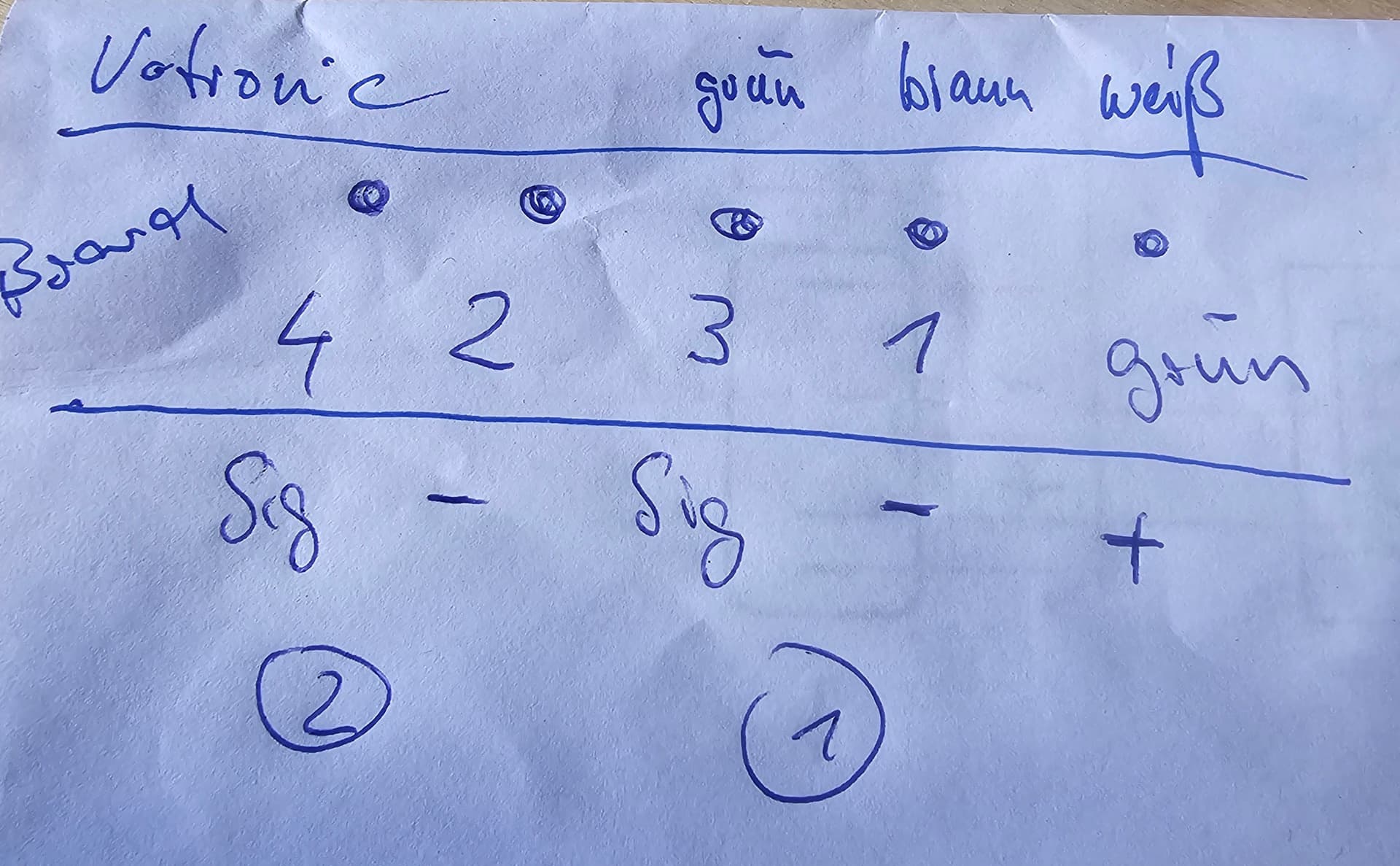

ich verstehe deine Zeichnung nicht ganz.
Wenn ich es richtig sehe, hast du die 4 Kabel durchnummeriert.
Ist Signal (grĂĽn) vom Sensor auf dem zweiten Kabel und somit auf Masse?
Eigentlich muss es doch auf 3 oder 4?
Einfachster Test komplett ohne VAN PI:
12V auf WeiĂź,
GND auf Braun
…und dann misst du mit dem Multimeter die Spannung zwischen grün und braun.
Viele GrĂĽĂźe
Karl
Bin heute endlich dazu gekommen.
Ja genau. Ich habe die einzelnen Leitungen durchgemessen und nummeriert.
Die Skizze verwirrt etwas, da ich es nicht so klar dargestellt habe.
Also die Verkabelung passt soweit.
Auf dem Level 1 ist das Kabel 1 die MaĂźe und 3 das Signal. GrĂĽn ist plus.
Habe heute endlich Zeit gehabt danach zu schauen.
Habe ein Netzteil genommen und den Sensor direkt angeschlossen. Auf dem Signal kommt entsprechen die Spannung an. Hab den Sensor ausgebaut und auf 2,4 V am Poti eingestellt. Ebenso am zweiten Sensor für den Urinhehälter.
Wenn ich das Signal am Level 1 anschlieĂźe und gegen Masse messe habe ich keine Spannung.
Wenn ich es abklemme und direkt an dem Kabel messe kommen 1,9 V an (aktueller FĂĽllstand vom Frischwasser).
Hatte nun die Idee anstatt den Level 1 vom Board den Eingang vom Level 2 zu nehmen.
Also die zwei Leitungen an Level 2 abgeklemmt.
Jetzt messe ich an der Klemme die 1,9V.
Urinbehälter habe ich an Level 3 geklemmt. Auch da messe ich den aktuellen Füllstand von 0,7V. Behälter ist ziemlich leer.
In der Config habe ich nach der Methode zwei für den jeweiligen Level die Schaltflächen „Votronic…“ gedrückt.
Muss ich sonst noch was machen?
Frischwasser zeigt trotz den 1,9V eine Füllstand von 23% an. Das kann aber nicht stimmen, da der Behälter ziemlich voll ist.
Ich denke, dass das Board vielleicht noch was weg hat? Wenn ich keine Spannung am Level 1 messe, obwohl die anliegen. Vielleicht noch mehr als nur der Chip?
Schau dir bitte mal die ADC Werte aus dem Debug an, ob diese plausibel sind.
(Diese werden glaub ich nur alle 10s aktualisiert, deshalb etwas Geduld)
