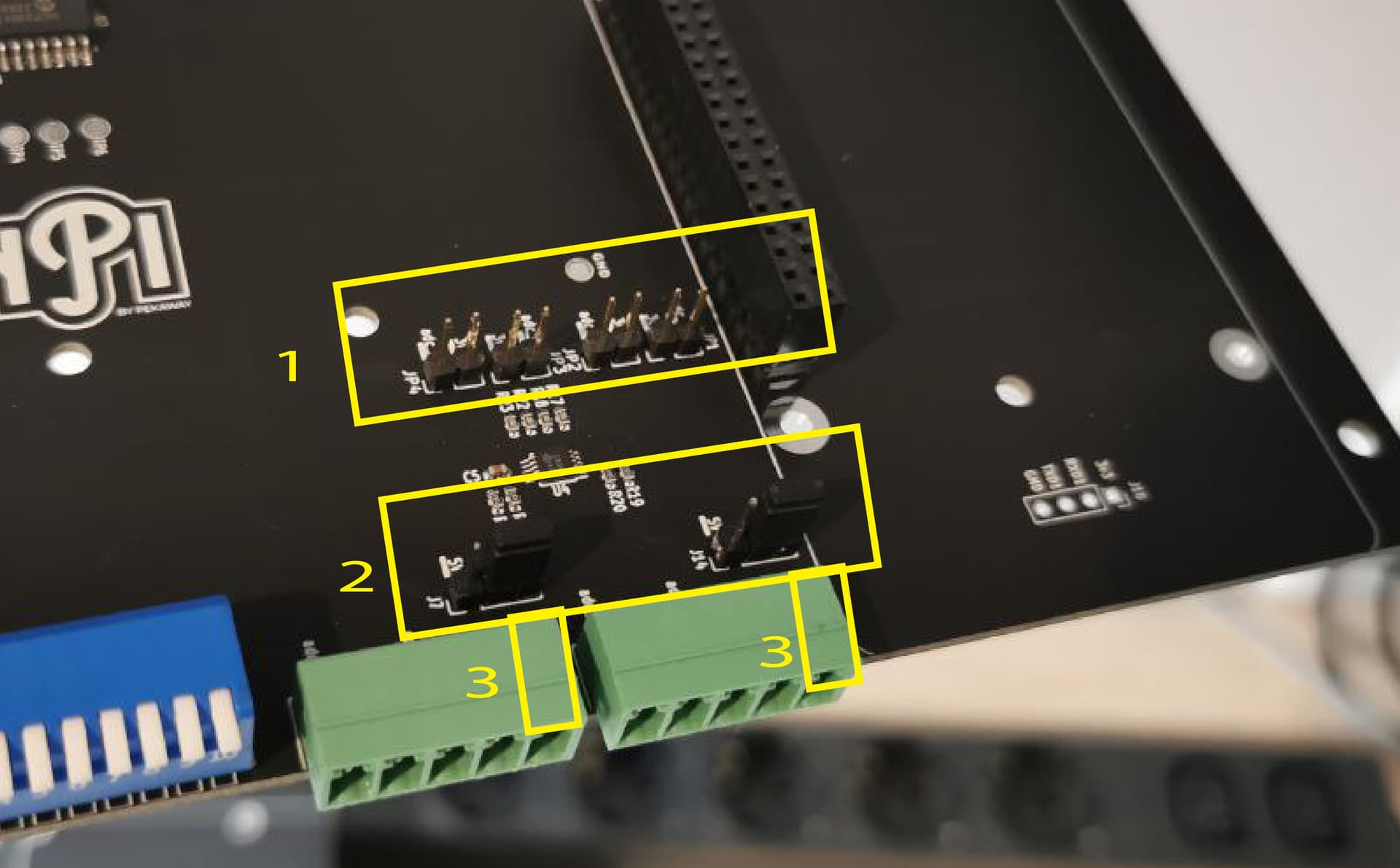

Wir haben eigentlich 3 Ebenen die wir betrachten müssen.
In der ersten Ebene stellt man ein ob man ein Widerstandssensor oder einen kapazitiven Sensor benutzt.
Widerstandssensoren:
Ist der Jumper für den jeweiligen Kanal gesteckt, so ist der Kanal für Widerstandssensoren eingestellt. Die Sensoren werden jetzt einfach auf den jeweiligen Kanal und Masse angeschlossen. Der 5. Pin bleibt frei. Zwischen Masse und Kanal sollten auch 3,3v Messbar sein.
Kapazitive Sensoren:
Ist der Jumper für den jeweiligen Kanal gezogen, so ist der Kanal für kapazitive Sensoren (z.B. Votronic) eingestellt. Da für diese Sensoren eine Spannung von 5V oder 12V gebraucht wird, kann dieses über die Ebene 2 eingestellt werden. Ist der Jumper auf Ebene 2 gezogen liegt keine Spannung auf Ebene 3 (5. Pin vom Stecker) an. Je nach dem wie der Jumper positioniert wird, können auf dem 5. Pin 12V oder 5V anliegen.
Ebene 1 → widerstand oder kapazitiv
Ebene 2 → 0v/5v/12v auf 5.Pin Ebene 3
Ebene 3 → Pin 5 des 5fach Steckers - Output von Ebene 2
